Приборы обработки звука

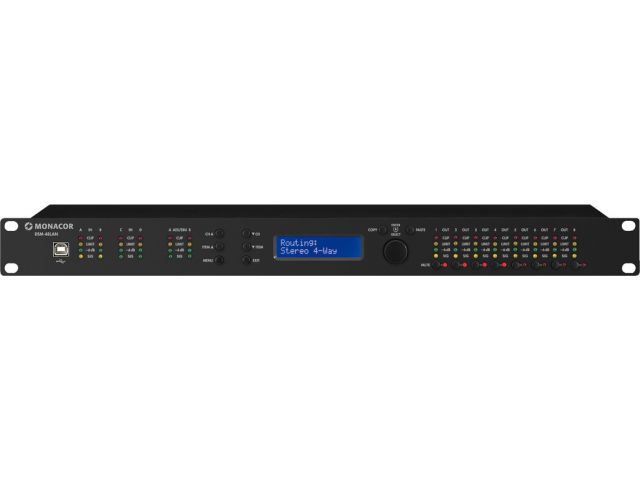

DSM-26LAN и DSM-48LAN — профессиональные цифровые системы управления акустическими системами, обладающие мощными функциональными возможностями и оборудованные самыми совершенными процессорами DSP и конвертерами
В одном устройстве объединены кроссовер, параметрический эквалайзер, задержка, компрессор RMS и пиковый лимитер. Таким образом, они имеют все необходимое для полноценного управления всеми функциями акустических систем в звукоусиливающих приложениях или активных акустических систем.
Настройки определяются для каждого из входных и выходных каналов независимо. Это можно делать как непосредственно с устройства, так и с использованием интуитивного графического пользовательского интерфейса PC, MAC или iPad. Коммутация осуществляется через USB, LAN или WLAN (необходимо подключаться к маршрутизатору). Программное обеспечение сигнального процессора DSP совместимо с MEGA-DSP, DSM-26LAN, DSM-48LAN и STA-1000DSP.
Цифровая система управления акустикой

• 2 аналоговых входа и 6 аналоговых выходов (XLR, балансный)

• 1 x AES/EBU цифровой вход, стерео

• 64-битный процессор DSP, частота сэмплирования 96 кГц

• Динамический диапазон: > 118 дБ

• Латентность: 0.64 мс

• Возможность маршрутизации входов и выходов

• Графический пользовательский интерфейс, компьютерный программный редактор (автоматическая идентификация устройств)

• 80 пользовательских пресета

• Дистанционное управление по USB или TCP/IP LAN

• Точечный матричный дисплей, 2 строки по 16 символов

• Волюметр с 4 светодиодами на каждом из каналов, дисплей уровня сигнала и пиков

• Рэковый формат 482 мм (19"), 1U (1 RS)

Вход (данные для каждого из каналов):

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка, предусматривающая измерение в единицах времени (мс) и расстояния (м): 1000 мс максимум с шагом 10 мкс или 3.43 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

Выход (данные для каждого из каналов):

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка, предусматривающая измерение в единицах времени (мс) и расстояния (м): 20 мс максимум с шагом 10 мкс или 6.86 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

• Направление микса через фейдер для регулировки его уровня

• Инвертирование фазы сигнала (180°)

Удобное управление по сети
Интерфейс Dante® обеспечивает удобство интеграции DSM-48DT (устройство управления цифровой акустикой) в аудиосеть Dante® в качестве 2-канального приемника. В качестве альтернативы аналоговым входам и цифровому входу, доступны оба сигнала Dante® на входных каналах IN3 и IN4. Таким образом, DSM-48DT способен принимать один стереофонический аудиосигнал или два монофонических от поддерживающих протокол Dante® устройств, находящихся в той же подсети, и обрабатывать их точно так же, как и аналоговый сигнал или сигнал AES/EBU.
Система управления аналоговыми входами и выходами и интерфейсом Dante®, называется Breakout Box. Для использования DSM-48DT в качестве принимающего устройства его необходимо подключить по крайней мере к одному сетевому коммутатору Fast Ethernet (100 Мбит/с).
Цифровая система управления акустикой с модулем Dante®

• 4 аналоговых входа и 8 аналоговых выходов (XLR, балансный)

• Цифровой стереовход AES/EBU

• 2 канала Dante®

• 64-битный процессор DSP, частота сэмплирования 96 кГц

• Динамический диапазон: > 118 дБ

• Латентность: 0.64 мс

• Возможность маршрутизации входов и выходов для пользовательской конфигурации с помощью регулятора

• Передача аудиоданных по сети Ethernet с использованием протокола Dante®

• Графический пользовательский интерфейс, компьютерный программный редактор (автоматическая идентификация устройств)

• 80 пользовательских пресета

• Дистанционное управление по USB или TCP/IP LAN

• Точечный матричный дисплей, 2 строки по 16 символов

• Волюметр с 4 светодиодами на каждом из каналов, дисплей уровня сигнала и пиков

• Рэковый формат 482 мм (19"), 1U (1 RS)

Вход (данные для каждого из каналов)

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка предусматривающая измерение в единицах времени (мс) и расстояния (м): 2 000 мс максимум с шагом 10 мкс или 686 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

Выход (данные для каждого из каналов)

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка предусматривающая измерение в единицах времени (мс) и расстояния (м): 2 000 мс максимум с шагом 10 мкс или 686 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

• Направление микса через фейдер для регулировки его уровня

• Инвертирование фазы сигнала (180°)

Системные требования Dante®: Windows* 7/8.1/10 или MacOS 10.9.5/10.10.5/10.11

Логотип Dante®, а также программное обеспечение Dante®, которое может быть интегрировано в эти устройства, лицензированы Audinate Pty Ltd.

DSM-26LAN и DSM-48LAN — профессиональные цифровые системы управления акустическими системами, обладающие мощными функциональными возможностями и оборудованные самыми совершенными процессорами DSP и конвертерами
В одном устройстве объединены кроссовер, параметрический эквалайзер, задержка, компрессор RMS и пиковый лимитер. Таким образом, они имеют все необходимое для полноценного управления всеми функциями акустических систем в звукоусиливающих приложениях или активных акустических систем.
Настройки определяются для каждого из входных и выходных каналов независимо. Это можно делать как непосредственно с устройства, так и с использованием интуитивного графического пользовательского интерфейса PC, MAC или iPad. Коммутация осуществляется через USB, LAN или WLAN (необходимо подключаться к маршрутизатору). Программное обеспечение сигнального процессора DSP совместимо с MEGA-DSP, DSM-26LAN, DSM-48LAN и STA-1000DSP.
Цифровая система управления акустикой

• 2 аналоговых входа и 6 аналоговых выходов (XLR, балансный)

• 1 x AES/EBU цифровой вход, стерео

• 64-битный процессор DSP, частота сэмплирования 96 кГц

• Динамический диапазон: > 118 дБ

• Латентность: 0.64 мс

• Возможность маршрутизации входов и выходов

• Графический пользовательский интерфейс, компьютерный программный редактор (автоматическая идентификация устройств)

• 80 пользовательских пресета

• Дистанционное управление по USB или TCP/IP LAN

• Точечный матричный дисплей, 2 строки по 16 символов

• Волюметр с 4 светодиодами на каждом из каналов, дисплей уровня сигнала и пиков

• Рэковый формат 482 мм (19"), 1U (1 RS)

Вход (данные для каждого из каналов):

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка, предусматривающая измерение в единицах времени (мс) и расстояния (м): 1000 мс максимум с шагом 10 мкс или 3.43 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

Выход (данные для каждого из каналов):

• Управление усилением: -48 дБ — +12 дБ

• 10 параметрических эквалайзеров с фильтрами 8 типов в каждом

• 2 кроссовера с фильтрами Баттерворта, Линквица-Райли и Бесселя, а также настраиваемыми индивидуально фильтрами 6 — 24 дБ/октава

• Задержка, предусматривающая измерение в единицах времени (мс) и расстояния (м): 20 мс максимум с шагом 10 мкс или 6.86 м максимум с шагом 3.4 мм

• Лимитер с регулируемым порогом: -48 дБн — +24 дБн

• Время восстановления компрессора: 10 дБ/с — 100 дБ/с

• Функция мьютирования

• Направление микса через фейдер для регулировки его уровня

• Инвертирование фазы сигнала (180°)

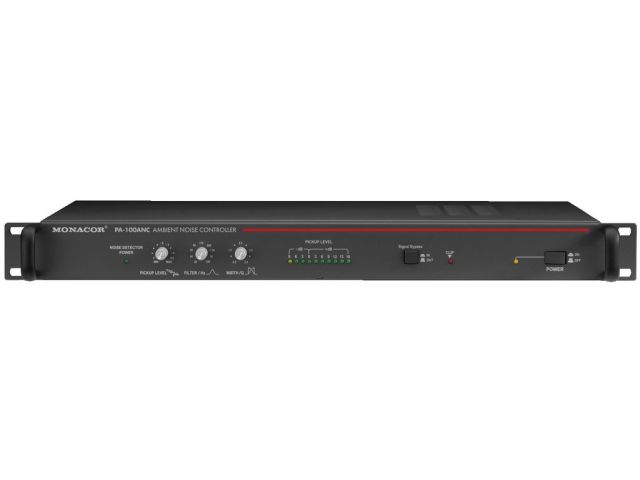

Контроллер, автоматический корректирующий громкость полезного сигнала в зависимости от окружающего шума
Принцип основан на поддержке постоянной разницы в громкости между полезным аудиосигналом и референсным. В качестве второго обычно используется окружающий шум, который возникает естественным образом в торговых центрах, отелях, на железнодорожных вокзалах, в аэропортах или ресторанах. Уровень окружающего шума отслеживается с помощью детектора из комплекта поставки и подключаемого к нему опционального микрофона, и в зависимости от текущей обстановки полезный сигнал (например, объявления или музыка) усиливается или подавляется. Это позволяет поддерживать разницу в уровнях полезного сигнала и шума неизменной.

• Детектор для подключения опциональных электретного или динамического микрофона с кабелем, оборудованным разъемом XLR или джеком 6.3 мм.

• Настраиваемый лимитер для ограничения уровня выходного сигнала

• Настраиваемый Q-фактор

• Настраиваемый полосовой фильтр для измерения (30 — 15000 Гц)

• Переключатель обхода для отключения детектора

• Возможность подачи фантомного питания через детектор

• Светодиодная индикация выходного уровня и клиппирования

• Вход для аварийного источника питания 24 В

Микрофоны DM-2500, ECM-302B/WS, ECM-10/SW или ECM-10/WS для снятия сигнала окружающего шума доступны в качестве опции.

Детектор в комплекте поставки

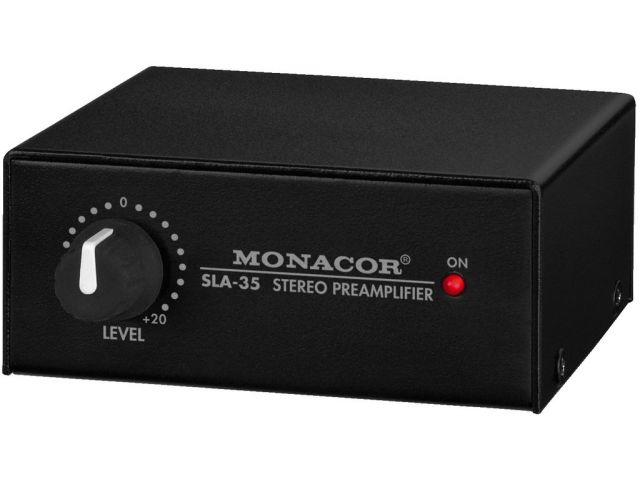

Усилитель для согласования уровня сигнала и сопротивления
При подключении смартфонов, мобильных телефонов, планшетов и МР3-проигрывателей к усилителю или микшеру качество сигнала может падать из-за слишком высокого или наоборот слишком низкого уровня. SLA-35 позволяет скорректировать уровень и согласовать сопротивление и тем самым улучшить звук.

• Уменьшение (-20 дБ) или увеличение (+20 дБ) уровня сигнала в 10 раз

• Селектор сопротивления (низкое/высокое)

• Входы и выходы на разъемах RCA и под стереоджеки 3.5 мм

• Металлический корпус

• Блок питания в комплекте поставки
